台積電丟了 Google？丟的其實只是封裝這一段

這幾天科技版最刺眼的標題是「Google 拋棄台積電，把下一代 TPU 交給 Intel」。半導體研究機構 SemiAnalysis 傳出，Google 已向 Intel 下單，2028 年由 Intel 封裝逾 300 萬顆自研 AI 加速器 TPU。只看標題，護國神山像是被最大級的客戶甩了。

但真正讀完那份報告的分析師沒那麼激動。摩根大通（J.P. Morgan）直接說這是「茶壺裡的風暴」——因為 Google 傳出要換掉的是「封裝」這一段，晶片本體仍由台積電以 2nm、3nm 製程代工。同一則消息，一邊讀成矽盾崩塌，一邊讀成什麼都沒發生。

差別藏在顆粒度。這篇把「丟了 Google」拆到對的層級：到底移動了什麼、多大規模、為什麼是現在、台積電怎麼接招；再把 CoWoS 和 Intel EMIB-T 兩種先進封裝的可查證事實並排，你自己判斷這道裂縫該多擔心。全案是供應鏈與分析師報導，Google、Intel、台積電都還沒官方證實，以下數字一律當「傳出」讀。

傳言核心：2028 傳逾 300 萬顆 TPU 交給 Intel 封裝

SemiAnalysis 的報告（經 Tom’s Hardware 等媒體轉述）指出，Google 下一代 TPU（部分報導稱代號 Humufish，傳出、未證實）的先進封裝，將從台積電的 CoWoS（Chip-on-Wafer-on-Substrate）部分轉向 Intel 的 EMIB-T（Embedded Multi-die Interconnect Bridge with TSV，嵌入式多晶粒互連橋加矽穿孔）。

報導給的規模是：Google 下單、2028 年由 Intel 封裝逾 300 萬顆 TPU，每百萬顆封裝約替 Intel 帶進近 10 億美元營收。同一條供應鏈上，記憶體大廠 SK 海力士（SK hynix）也被指正在測試用 Intel EMIB 做 HBM 高頻寬記憶體整合。

這些數字都是分析師估計，不是官方揭露——顆數、金額、年份都可能隨後續報導修正。

台積電沒丟晶片，丟的是封裝這一段

摩根大通的冷水潑得很具體：這些 TPU 的晶片仍在台積電做——運算主晶粒走 2nm、I-O 晶粒走 3nm——Intel 拿到的，是把這些晶粒組裝、連接、封成一顆成品的封裝工序。

用一個生活比喻：晶片像餐點本身，封裝像上菜前的擺盤與端盤。Google 傳出換掉的是擺盤的人，不是廚房。所以「台積電丟了 Google」這句話得打個折——台積電丟的不是 Google 的晶片，是封裝這一段護城河的一塊磚。晶圓代工這塊最厚、最難被取代的護城河，這則傳聞裡並沒有動。

這也解釋了為什麼分析師和頭條讀出兩種結論：頭條看「客戶名字」，分析師看「哪一道工序」。

CoWoS 對 EMIB-T：兩種先進封裝並排看

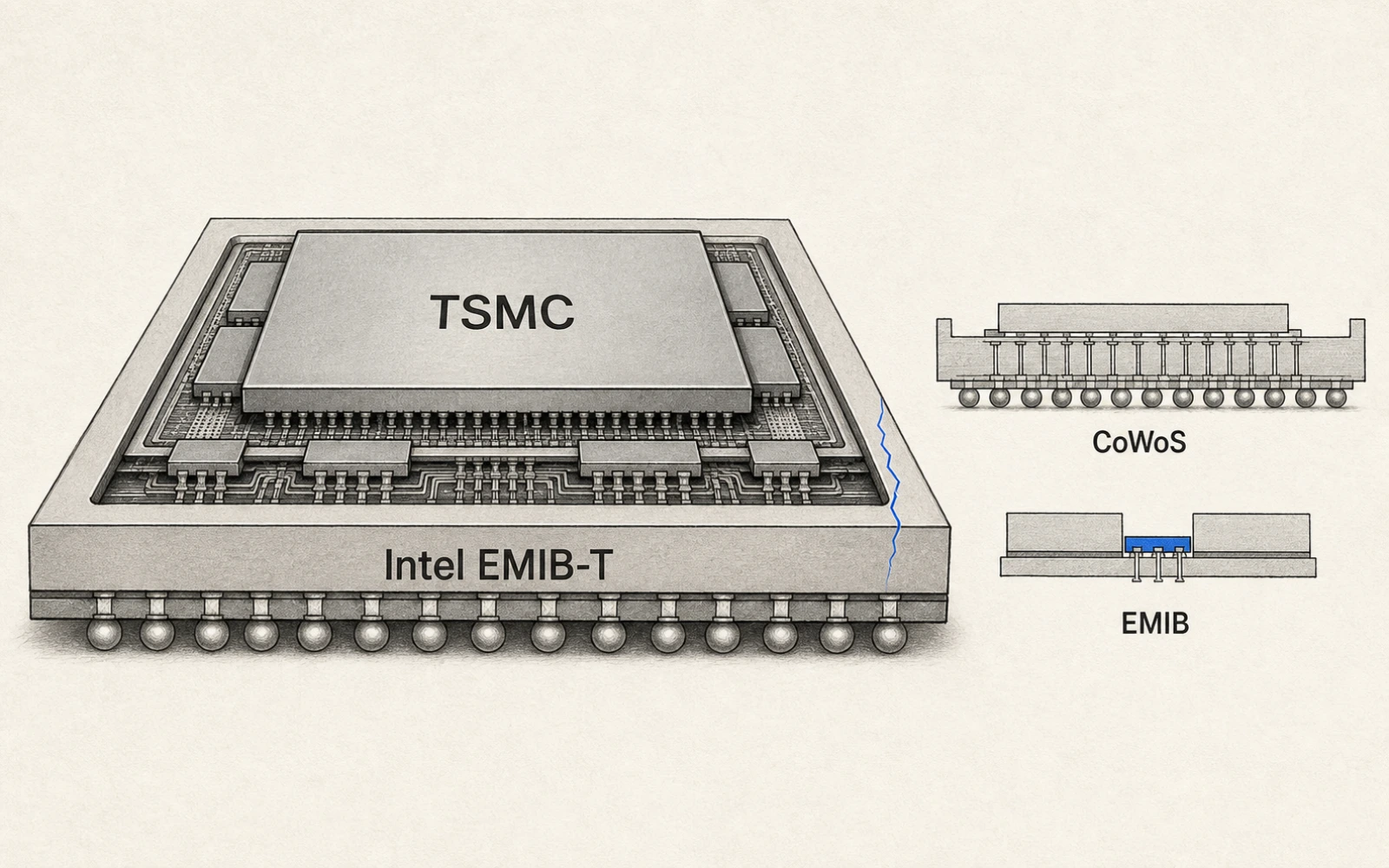

先把兩種封裝擺上桌。CoWoS 是台積電這一輪 AI 熱潮的封裝招牌，把多顆晶粒和 HBM 擺到一整塊矽做的「中介層」（interposer）上再連起來——像把所有菜擺到一整塊大矽托盤上。Intel 的 EMIB 走相反路子：只在晶粒之間要「講話」的接縫處埋一小段矽橋，省掉整塊托盤；EMIB-T 再多一手，用 TSV（矽穿孔）從晶片背面垂直供電。

項目	台積電 CoWoS	Intel EMIB-T
晶粒互連方式	整塊矽中介層（interposer）	局部嵌入式矽橋
供電	傳統正面供電	TSV 背面垂直供電（-T）
光罩尺寸限制	受 reticle 限制（CoWoS-L 靠拼接放大）	報導稱較不受限、較易放大
成本傾向	大面積中介層，成本較高	省去整塊中介層，報導稱成本較低
對次世代 HBM	現行 AI 加速器主力	報導稱支援較好，SK 海力士測試中
目前成熟度	已量產、AI 封裝主力	量產良率為最大變數

（來源：綜合 SemiAnalysis、TrendForce 等技術報導；量產表現以各家官方數據為準，本表為並排事實、非優劣裁決。）

橋比托盤省料、也比較不受單塊矽尺寸的天花板限制——這是 Intel 這套技術被大客戶看上的技術理由。但省料不等於好做，橋接的難點全押在量產良率上。

為什麼是現在？CoWoS 產能被 NVIDIA 卡住

時間點不是巧合。CoWoS 產能這兩年被 NVIDIA 以優先分配大量鎖定，其他客戶排不太進去。報導指出，Google 2026 年的 TPU 產量目標，已因 CoWoS 產能吃緊，從約 400 萬顆下修到約 300 萬顆，砍掉約四分之一。

當唯一的先進封裝供應商排不出產能，體量夠大的客戶就會開始找第二條路——這是供應鏈的常識反應，也正是 Intel Foundry 想切進 AI 封裝的縫隙。TrendForce 更早在 5 月就報導 EMIB 的載板供應鏈開始動：Intel 的 EMIB 客戶支持載板預付款，傳有 4 家台灣、2 家日本供應商在尋求供貨承諾；聯發科（MediaTek）的 AI ASIC 也傳採 EMIB 加 CoWoS 雙軌。換句話說，這不只是 Google 一家的選擇，是一整條備援封裝路線在成形。

護城河的裂縫在哪：台積電用 CoPoS 反守

台積電不是坐著等。它的下一代封裝 CoPoS（Chip-on-Panel-on-Substrate，用方形玻璃基板、面板級製程）傳 2026 進客戶驗證、規劃 2028 量產，正好接手 CoWoS 受光罩尺寸限制之後的放大需求（這條線我們寫過，見〈台積電 CoPoS 面板級封裝〉）。天下雜誌（CommonWealth）4 月就把這一波稱作台積電封裝護城河「第一次真正的測試」。

一位受訪的前台積電工程師（天下轉述）點出更長期的隱憂：國際大廠正逐步建立「第二來源」供應鏈——這是資本、人才、技術、訂單四個方向的慢性移動，不是一次性的丟單。對台灣讀者，真正該盯的不是這一筆封裝訂單，而是「封裝這個制高點，會不會從單一供應變成雙供」這個結構問題。

這則封裝傳聞，其實和 6 月另一段供應鏈消息是同一個故事的不同層——那次傳 Google TPU 的 SerDes、I-O 介面晶片由聯發科拿下（見〈數字大的這次輸了：Google 下一代 TPU 的高速傳輸〉），這次換的是封裝。Google 把一顆自研晶片拆成好幾塊、分給不同供應商，台積電、聯發科、Intel 各吃一段——這種「拆分式」供應鏈，才是雲端業者自研晶片時代最真實的變化。

還沒有答案的

三件事沒定案。第一，EMIB-T 的量產良率——這是 Intel 過去最常摔跤的地方，連報導自己都把它列為最大變數。第二，官方全程沉默：Google、Intel、台積電都沒證實，代號、300 萬顆、2028 全是報導估計。第三，「取代」還是「分流」各家框架不一，很可能只是 Google 把部分產品雙軌下單，而非整批搬家。

想自己追這條線，兩個近的驗證點：台積電 7 月 16 日法說會（會不會被問到先進封裝產能與客戶結構）、Intel 7 月 23 日財報（Foundry 訂單能見度）。在那之前，把這則新聞讀成「台積電封裝護城河出現第一道裂縫的傳聞」剛好——是裂縫，不是崩盤。

---

資料來源：SemiAnalysis、Tom’s Hardware、TrendForce、J.P. Morgan（經 wccftech 轉述）、BigGo Finance、天下雜誌 CommonWealth。
