方形晶圓是什麼？面板級封裝把圓盤換成方板，多出三成六面積

台股新聞這半年很常出現「方形晶圓」四個字。多看兩則你會撞到一件怪事：有的稿子說那是一片矽晶圓，有的說是玻璃，有的乾脆叫它面板。三種寫法都沒錯，因為它們講的本來就是三個不同的東西，只是被同一個新聞標籤蓋住了。

先把最上層的那個詞定下來。

面板級封裝（panel-level packaging，PLP）是先進封裝的一種做法：把封裝製程的底盤，從一片圓形晶圓換成一塊方形面板，晶片鋪在方板上完成重佈線、模封與切割。它改的是載體的形狀與尺寸，不是晶片本身怎麼做。扇出型的那一支叫 FOPLP（fan-out panel-level packaging），也就是現在講 AI 封裝時指的版本。方板的材質可以是矽、有機材料或玻璃，這三種是不同的技術路線，處在不同的成熟度。

圓盤的邊角，是這整件事的起因

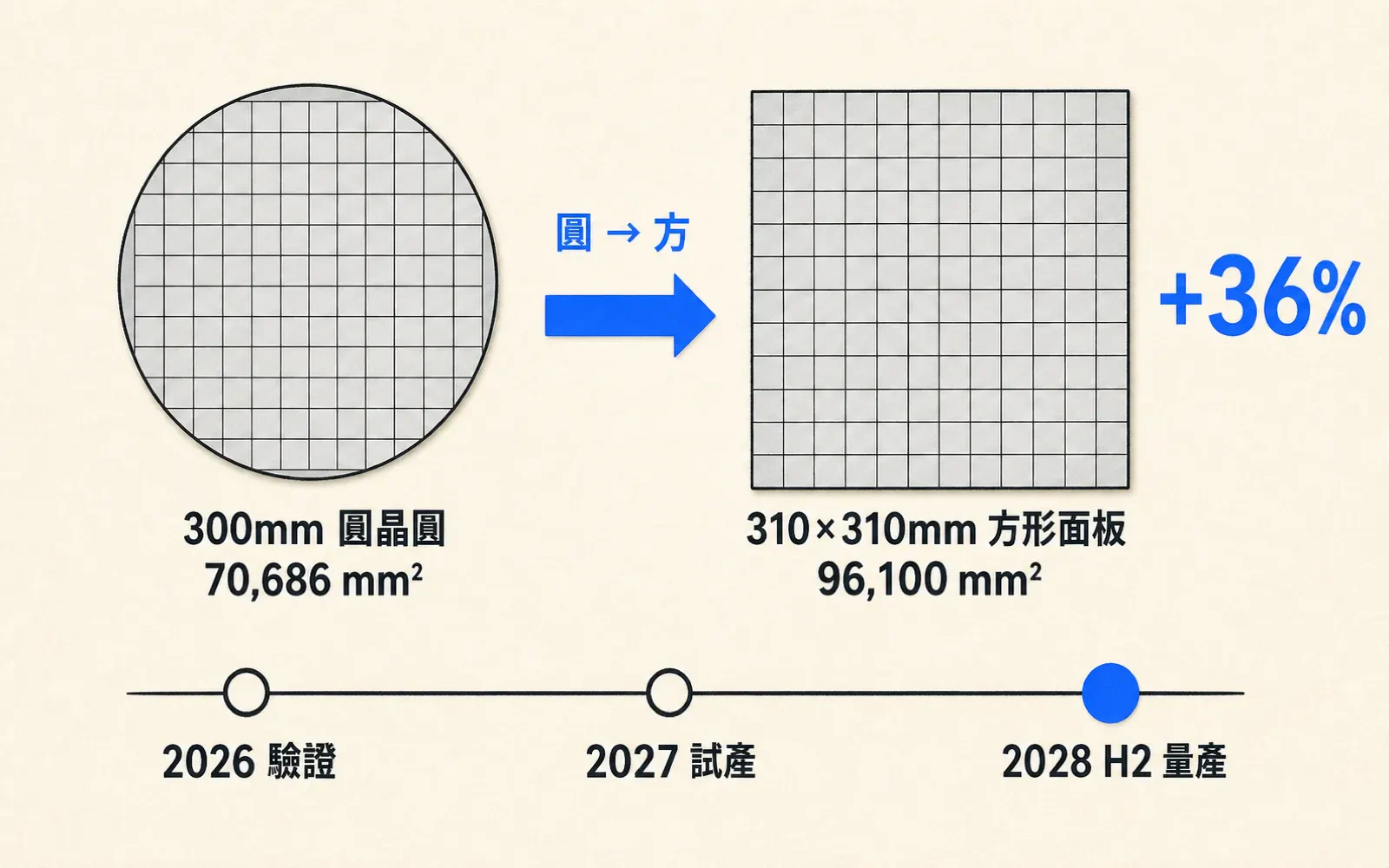

一片 300 公釐的圓形晶圓，面積是 70,686 平方公釐——我照半徑 150 公釐算的，非官方數字。日月光（ASE）2026 年 5 月 26 日的官方公告則寫明，它那條 310×310 公釐的面板產線，每塊面板可用面積是 96,100 平方公釐。

兩個數字擺在一起，方板比圓晶圓多出約 36% 的面積，這是我拿兩邊的官方尺寸相除算的。

但面積差只是帳的一半。真正的損失在形狀：晶片是方的，圓盤的邊緣是弧線，靠近周邊的那圈方格永遠會被切掉一角。晶片越大，被切掉的比例越高——一片 12 吋圓晶圓能完整放下的大型 AI 封裝，會隨著封裝尺寸長大而驟減。方板換成方板，邊到邊都能排，這就是「化圓為方」在講的事。

會走到這一步，是因為現役的 CoWoS 已經在物理上逼近上限。同一個問題還有別的解法——換掉大矽中介層、改用嵌入式橋接是另一條路，那條走的是「把中介層做小」，面板級封裝走的是「把底盤做大」。

設備商 ACM Research 2026 年 7 月的技術文章給了更大尺寸的帳：主流的三種面板規格是 310×310、510×515 與 600×600 公釐，後兩者「大約提供 300 公釐晶圓的 3 倍與 5 倍可用製程面積」。同一篇也給了成本側的估計：FOPLP 相較於晶圓級的扇出封裝，成本可低 20% 到 30%。

「方形晶圓」其實在講三件事

這是我認為最值得先分清楚的一格。新聞裡的「方形晶圓」「方板」「玻璃基板」不是同義詞，它們是三條各自獨立的供應線：

講的是什麼	是誰做的	現在到哪
方形矽晶圓：把單晶矽切成 310×310 公釐的方片當載體	矽晶圓廠，例如環球晶	2026 年 5 月股東會自述「已開始小量驗證」，目標第四季量產，第一期月產能約幾千片
有機／複合材料面板：面板廠既有的大尺寸基板處理能力	面板廠與封測廠	已在成熟製程量產，用於電源管理與射頻元件
玻璃核心載板：平整度與可用面積更好的下一代載體	面板廠、載板廠	TrendForce 估 2030 年之後才會到商用規模

台積電（TSMC）的 CoPoS（Chip-on-Panel-on-Substrate）之所以會同時牽到這三條線，是因為它把面板尺寸標準化在 310×310 公釐——而這個數字，正好就是環球晶方形矽晶圓的規格。環球晶沒有點名客戶，所以「這是給誰的」目前只能算推斷，不能寫成事實。CoPoS 這條線的來龍去脈，我在台積電 CoPoS 進驗證線那一篇寫過完整時程。

尺寸不是一個規格，是好幾個

這是面板級封裝跟晶圓最不一樣的地方。晶圓尺寸全世界收斂成 200 與 300 公釐兩種，設備照著這兩個數字設計了幾十年；面板沒有這種共識。

• 310×310 公釐：台積電 CoPoS 標準化的尺寸，日月光 2026 年 5 月宣布的自動化產線也是這一格。
• 510×515、600×600 公釐：ACM Research 列為另外兩種主流規格。
• 620×750 公釐：TrendForce 指出台灣面板業已在成熟製程量產的 FOPLP 尺寸，用在電源管理晶片與射頻元件。

尺寸不統一，代價是每一格都要一整套自己的設備。這也是為什麼一講到面板級封裝就會點名台灣：大尺寸玻璃處理、精密對位、均勻沉積這幾件事，正好是面板業手上原本就有的東西。

難在哪：三件事跟著面板一起放大

換形狀聽起來像換個托盤，實際上是把整條製程的公差重新談一次。

第一，翹曲。 面板越大越容易彎。ACM Research 把它寫成一條因果鏈：汙染或邊緣凸起會干擾微影、沉積與接合，並可能產生應力，而應力就是翹曲。晶片一翹，對位就開始不準。

第二，均勻度。 電鍍與微影的化學和沉積，要從面板中心到邊緣一路維持一致。圓晶圓靠旋轉就能拿到不錯的對稱性，方板沒有這個先天優勢。

第三，位移。 模封過程中晶片會跑掉，這是面板級封裝公認的良率殺手，而它跟晶片在面板上的位置與密度有關——邊緣以翹曲主導，中間以樹脂流動主導。

還有一件不在製程裡、但會直接改到成本的事：設備幾乎要重做一遍。環球晶董事長徐秀蘭 2026 年 5 月在股東會上把話說得很白，現有矽晶圓的設備「幾乎沒有一台可以直接使用」，研磨機、切片機、拋光、晶舟盒、清洗機都要重買或重新設計。方形載體連載具本身都得重新開模。

良率的算術也跟著變。同一種缺陷密度下，一片面板承載的封裝數量比一片晶圓多，所以壞一片面板損失的絕對金額更大——面積效率是省下來了，單次事故的代價同時變貴。這兩件事必須一起算，只講面積利用率是算了一半。

時間表：現在還沒有量產

先進封裝是 AI 加速器出貨的瓶頸之一，台積電光是嘉義就在蓋第二期封裝廠。但到 2026 年 8 月為止，AI 大晶片用的面板級封裝還沒有量產。已經在量產的是成熟製程那一格——電源管理與射頻元件用的 FOPLP，那條線跑了好幾年了。

• 台積電 CoPoS：TrendForce 的節奏是 2026 年驗證、2027 年試產、2028 年下半年量產。
• 日月光 310 公釐面板產線：官方公告寫「預計將於 2027 年上半年投入量產」。
• 玻璃核心載板：TrendForce 估 2030 年之後。卡關的地方是穿玻璃導孔——雷射能量波動讓孔徑不一致、玻璃容易微裂，超過 500×500 公釐的面板還很難維持奈米級平坦度。

你可以帶走的三件事

第一，看到「方形晶圓」先問是哪一種方。 矽、有機面板、玻璃是三條不同成熟度的線，時程差到五年以上。把玻璃載板的 2030 年跟方形矽晶圓的今年第四季混著讀，會得到一個完全錯的產業節奏。

第二，判斷一則面板級封裝新聞的份量，看它落在哪一段。 驗證、試產、量產是三件事，中間各隔一年以上。設備進場叫驗證，離出貨還很遠。

第三，面積利用率是這門技術的賣點，不是它的難點。 難點在翹曲、位移、均勻度，以及一整套要重買的設備。哪一家先把良率穩住，才是這條線真正的分水嶺——現在公開可查的量產良率數字很少，這格值得盯。

查核備註：面積比較的 36% 是我拿 300 公釐晶圓的幾何面積與日月光官方公告的 96,100 平方公釐相除算的，不是任何一方的官方數字，也沒有把邊緣排除區算進去。環球晶的 310×310 公釐方形矽晶圓與台積電 CoPoS 的面板規格是同一個數字，但環球晶未點名客戶，兩者的對應關係是我的推斷。台積電未就 CoPoS 的時程發布官方公告，本文引的 2026／2027／2028 三段時程來自 TrendForce。玻璃載板的技術瓶頸描述同樣來自 TrendForce，我沒有獨立驗證。各家量產良率無公開數字，本文不引用任何流傳中的良率數。
